Throttle Position Sensor (TPS) - Throttle position sensor (TPS) yakni salah satu sensor pada metode EFI yang banyak dipakai pada kendaraan. Fungsi throttle position sensor (TPS) yakni selaku pendeteksi pergantian katup throttle. Hasil pendeteksian akan dirubah menjadi energi listrik dan diantarkan ke ECU selaku gunjingan untuk banyak sekali proses selanjutnya. Selain fungsi tersebut, throttle position sensor mempunyai faedah lain.
Throttle position sensor atau TPS berisikan banyak sekali komponen didalamnya. Komponen throttle position sensor ini tergantung dari jenis throttle position sensor yang digunakan. Pada biasanya ada empat jenis throttle position sensor atau TPS yakni tipe variable resistor, tipe kontak point, induksi, dan hall effect. Pada tipe variable resistor menggunakan resistor potensiometer yang mau berganti nilai resistansinya apabila diputar. Sementara itu tipe kontak point masih secara manual yakni berisikan 3 kontak point yang mana akan berganti nilai tahanannya apabila bersinggungan dengan kontak point yang berbeda.
Cara kerja throttle position sensor (TPS) mempergunakan pembukaan katup throttle untuk berikutnya gunjingan tersebut dirubah menjadi energi listrik DC dan dikirimka ke ECU selaku gunjingan untuk proses selanjutnya. Energi listrik DC yang dihasilkan akan berubah-ubah sesuai dengan pembukaan katup throttle. Pada intinya, cara kerja throttle position sensor itu mempergunakan arus listrik yang mengalir yang dilewatkan lewat suatu tahanan. Hal ini memicu tegangan yang mengalir akan berubah-ubah tergantung dari besarnya tahanan atau resistansi.
Mengingat throttle position sensor atau TPS sungguh penting, maka perlu dipelajari lebih lanjut. Apa saja fungsi throttle position sensor? Apa saja jenis throttle position sensor? Bagaimana cara kerja throttle position sensor? Semua hal tersebut akan dibahas pada postingan berikut ini.
Fungsi Throttle Position Sensor (TPS)
Fungsi throttle position sensor selain untuk mendeteksi pergantian katup throttle masih terdapat banyak sekali fungsi perihal sensor ini. Untuk lebih jelasnya berikut ialah fungsi throttle position sensor
1. Memberikan Informasi Mengenai Mode dan Kondisi Kendaraan
Fungsi throttle postion sensor yakni memamerkan gunjingan perihal mode dan keadaan kendaraan. Salah satu fungsi throttle position sensor yakni mengenali posisi dan keadaan mesin lewat pergantian keadaan katup throttle. Apakah katup throttle membuka penuh, membuka setengah, dan menutup penuh. Tentunya kondisi-kondisi tersebut menunjukan keadaan mesin menyerupai membuka sarat menunjukan akselerasi, menutup sarat mendakan mesin mati, dan membuka setengah menunjukan mesin dalam keadaan hidup putaran menengah.
2. Memberikan Koreksi Perbandingan Campuran Udara dan Bahan Bakar
Fungsi throttle postion sensor yakni memamerkan koreksi perbandingan adonan udara dan materi bakar. Dengan gunjingan yang dihasilkan oleh throttle position sensor dipakai untuk mengkoreksi perbandingan adonan udara dan materi bakar. Sebagai rujukan di saat katup throttle membuka sarat maka diperlukan materi bakar yang lebih banyak mudah-mudahan air fuel ratio mendekati satu.
3. Mematikan Switch AC dan Kontrol Emisi
Fungsi throttle postion sensor yakni mematikan switch AC dan kendali emisi. Informasi dari throttle position sensor atau tps dipakai untuk mematikan dan kendali emisi gas buang. Semisal saja di saat beban sarat maka untuk menciptakan tenaga yang maksimal, AC akan dimatikan mendadak mudah-mudahan tidak menghipnotis perfoma mesin.
4. Mengontrol Fuel Cut
Fungsi throttle postion sensor yakni mengendalikan fuel cut. Informasi dari throttle position sensor dipakai untuk mengendalikan kinerja dari injector. Apabila throttle membuka sarat maka diperlukan penambahan materi bakar sehingga injektor akan menyala lebih lama.
Jenis Throttle Position Sensor (TPS)
Jenis throttle position sensor bahu-membahu telah dibahas diatas. Throttle position sensor atau TPS dibagi menjadi dua jenis yakni tipe variable resistor dan tipe kontak point. Secara fungsi bahu-membahu keduanya mempunyai faedah yang sama. Yang membedakan hanyalah pada kinerja yang mana tipe variable resistor melakukan pekerjaan secara elektrik, dan tipe kontak point melakukan pekerjaan secara mekanis. Untuk lebih jelasnya berikut ialah jenis throttle position sensor atau TPS.

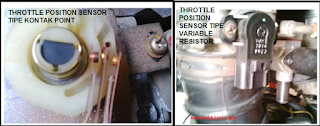

1. Throttle Position Sensor Tipe Variable Resistor
Throttle Position Sensor Tipe Variable Resistor, ialah salah satu jenis throttle position sensor yang menggunakan variable resistor atau resistor yang sanggup berubah-ubah nilai tahanannya. Ketika throttle valve membuka maka akan terjadi pergantian nilai tahanan pada resistor. Hal tersebut memicu terjadinya pergantian tegangan yang dialirkan lewat resistor tersebut. Perubahan tegangan ini diantarkan ke ECU untuk dimasak dan dipakai untuk proses selanjutnya. TPS jenis variable resistor ialah salah satu jenis TPS yang banyak dipakai pada kendaraan hingga di sekarang ini alasannya yakni melakukan pekerjaan secara elektronik sehingga gunjingan yang dihasilkan lebih akurat.
2. Throttle Position Sensor Tipe Kontak Point
Throttle Position Sensor Tipe Kontak Point, ialah salah satu jenis throttle position sensor atau TPS yang melakukan pekerjaan secara mekanik yakni dengan mempergunakan tiga kontak point. Tiga kontak point ini yang mau memamerkan gunjingan perihal tiga posisi throttle valve yakni menutup penuh, membuka setengah, dan membuka penuh. Pada TPS tipe kontak point cuma mempergunakan kontak mana yang melekat atau tidak melekat untuk memamerkan gunjingan ke ECU.
3. Throttle Position Sensor Tipe Induksi
Throttle Position Sensor Tipe Induksi, ialah salah satu jenis throttle position sensor atau TPS yang melakukan pekerjaan dengan mempergunakan sensor posisi induksi. Sensor ini akan mendeteksi posisi throttle valve lewat elemen IC. Informasi ini akan dirubah menjadi sinyal dc ke ac dan akan menciptakan pergantian medan magnet. Perubahan medan magnet ini yang dipakai untuk menginduksi pick up coil mudah-mudahan menciptakan tegangan induksi yang diantarkan ke ECU untuk mengenali posisi throttle valve.
4. Throttle Position Sensor Tipe Hall Effect
Throttle Position Sensor Tipe Hall Effect, ialah salah satu jenis throttle position sensor atau TPS yang melakukan pekerjaan dengan mempergunakan hall effect. Hall effect yakni salah satu komponen elektro yang sanggup menciptakan kombinasi tegangan output selaku respon kepada magnet. Ketika tegangan input dialirkan ke hall effect maka tegangan output akan diubahsuaikan dengan posisi throttle valve lewat reaksi hall effect kepada magnet.
Cara Kerja Throttle Position Sensor (TPS)
Cara kerja throttle position sensor bahu-membahu sebagian besar telah diterangkan diatas. Pada prinsipnya throttle position sensor melakukan pekerjaan dengan mempergunakan pergantian katup throttle atau throttle valve. Perbedaannya hanyalah pada jenis throttle valve yang digunakan. Untuk lebih jelasnya berikut ialah cara kerja throttle position sensor.
1. Cara Kerja Throttle Position Sensor Tipe Variable Resistor
Cara kerja throttle position sensor atau TPS tipe variable resistor bahu-membahu sederhana. TPS variable resistor mempergunakan variable resistor untuk mengganti tegangan output. TPS tipe variable resistor memiliki tiga terminal yakni terminal input (VC), terminal output (VTA), dan massa (E2).
Pada throttle position sensor tipe variable resistor, besarnya tegangan output (VTA) berbanding lurus dengan pembukaan throttle valve dan berbanding terbalik dengan tahanan resistor. Oleh alasannya yakni itu apabila pembukaan katup throttle kecil maka tegangan output yang dihasilkan juga kecil. Sementara itu tahanan resistor akan kian besar. Sebaliknya apabila pembukaan katup throttle besar maka tegangan output yang dihasilkan juga besar. Sementara itu tahanan resistor akan kian kecil.
Pada throttle position sensor tipe variable resistor, tegangan input sebesar 5 volt akan dirubah menjadi tegangan output (VTA) sesuai dengan pembukaan throttle valve. Tegangan output ini yang mau diantarkan ke ECU selaku salah satu gunjingan untuk menyeleksi fungsi selanjutnya. Pada di saat idle tegangan output (VTA) sebesar 0.6-0.9 volt. Apabila pembukaan throttle valve membuka sarat maka tegangan output (VTA) sebesar 3.5-4.7 volt.
2. Cara Kerja Throttle Position Sensor Tipe Kontak Point
Cara kerja throttle position sensor atau TPS tipe kontak point lebih sederhana ketimbang tipe variable resistor. Throttle position sensor tipe kontak point melakukan pekerjaan secara mekanik. TPS tipe kontak point berisikan tiga terminal yakni terminal E1 selaku massa, terminal idl untuk menghentikan kinerja injektor, dan PSW untuk memperbesar materi bakar.
Sama menyerupai throttle position sensor tipe variable, tipe kontak point juga mempergunakan pergantian kontak point. Pada di saat throttle valve membuka hingga 5 derajat dianggap keadaan mesin deselerasi atau idle. Pada posisi ini terminal E1 akan melekat pada terminal IDL. Saat throttle valve membuka antara 6-49 derajat maka keadaan mesin dianggap putaran menengah. Pada posisi ini throttle valve tidak melekat atau mengambang. Pada posisi pembukaan throttle valve lebih dari 50 derajat maka keadaan mesin dianggap kecepatan tinggi atau akselerasi. Pada posisi ini terminal E1 akan melekat dengan terminal PSW.
3. Cara Kerja Throttle Position Sensor Tipe Induction
Cara kerja throttle position sensor tipe induction bahu-membahu nyaris sama dengan tipe lainnya. Saat terdapat pergerakan pada throttle valve, sensor posisi akan mendeteksi dan mengantarkan gunjingan lewat elemen IC. Akibatnya akan muncul pergantian medan magnet didalam coil. Hal ini akan membuat terjadinya tegangan induksi. Tegangan induksi yang berubah-ubah ini yang dijadikan gunjingan ke ECU untuk proses selanjutnya.4. Cara Kerja Throttle Position Sensor Tipe Hall Effect
Cara kerja throttle position sensor tipe hall effect yakni dengan mempergunakan hall effect sensor. Hall effect akan bereaksi apabila bersahabat dengan suatu magnet. Oleh alasannya yakni itu di saat throttle valve berganti posisi, hall effect akan melakukan pekerjaan dan membuat tegangan output berubah-ubah. Tegangan ini yang dijadikan gunjingan ke ECU untuk proses selanjutnya. Diatas ialah pembahasan perihal throttle position sensor atau TPS. Pembahasan mulai dari fungsi throttle position sensor (TPS), jenis throttle position sensor (TPS), dan cara kerja throttle position sensor (TPS).
