Huruf dan Angka Gambar Teknik - Huruf dan angka gambar teknik adalah salah satu hal penting pada gambar teknik. Fungsi aksara dan angka gambar teknik yakni untuk menerangkan maksud dari gambar teknik. Huruf dan angka pada gambar teknik menampilkan aneka macam info yang pertanda besarnya ukuran, keterangan gambar, dan catatan etiket gambar etiket. Oleh sebab itu, aksara dan angka gambar teknik dihentikan asal-asalan saat menghasilkan mudah-mudahan siapa pun teknik sanggup mengerti maksud dan tujuannya.

Huruf dan angka gambar teknik mesti terang atau sanggup dibaca, sanggup dibentuk secara cepat, serta memiliki gaya yang tegas. Ada beberapa hal yang mesti diamati dalam penggunaan aksara dan angka gambar teknik yakni sesuai dengan tolok ukur yang ada. Standar yang dipakai pada penggunaan aksara dan angka gambar teknik yakni sesuai dengan ISO 3098/1-1974.

Cara menghasilkan aksara dan angka gambar teknik mesti mengikuti tolok ukur yang ada. Pembuatan aksara dan angka gambar teknik diadaptasi dengan ukuran kertas yang digunakan. Artinya dalam pengerjaan aksara dan angka gambar teknik mesti proporsional mulai dari ukuran, tinggi, ketebalan, dan jarak antar huruf.

Lalu apa saja fungsi aksara dan angka pada gambar teknik? Bagaimana cara menghasilkan aksara dan angka  gambar teknik yang cocok dengan standar? Semua hal tersebut akan dibahas pada postingan berikut ini.

Fungsi Huruf dan Angka Gambar Teknik

Huruf dan angka gambar teknik mempunyai fungsi yang sungguh penting. Oleh sebab itu, aksara dan angka gambar teknik wajib disertakan saat proses penggambaran benda kerja dilakukan. Fungsi aksara dan angka gambar teknik yakni untuk:

1. Huruf dan angka gambar teknik berfungsi untuk pertanda besarann ukuran sebuah benda kerja.
2. Huruf dan angka gambar teknik berfungsi untuk memperbesar keterangan gambar menyerupai gambar potongan, muka, serta proyeksi.
3. Huruf dan angka gambar teknik berfungsi untuk memperbesar catatan pada etiket gambar teknik.

Cara Membuat Huruf dan Angka Gambar Teknik

1. Standar Huruf dan Angka Gambar Teknik

Pada penggunaan aksara dan angka gambar teknik terdapat tolok ukur ukuran tersendiri. Berikut ialah tolok ukur ukuran aksara dan angka pada gambar teknik:

Berikut ialah keterangan dari aksara dan angka gambar teknik:

1. h ialah ketinggian dari aksara atau angka
2. c ialah ketinggian dari aksara kecil
3. a ialah jarak antara aksara satu dengan aksara lainnya
4. b ialah jarak garis dari ketinggian huru ditambah jarak antara aksara atau angka dengan aksara atau angka dibawahnya.
5. e ialah jarak spasi antar kata
6. d ialah ketebalan dari aksara atau angka yang digunakan.

2. Ukuran Huruf dan Angka Gambar Teknik

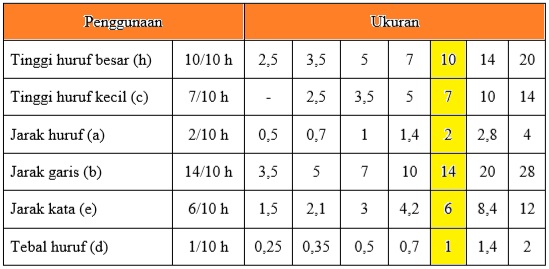

Untuk mengenali berapa ukuran tolok ukur dari aksara atau angka yang dipakai sanggup memperhatikan tabel dibawah ini:

a. Perbandingan aksara untuk Tipe A (H/14)

b. Perbandingan aksara untuk Tipe B (H/10)

Sebagai rujukan kita menggunakan aksara atau angka dengan ukuran h (ketinggian huruf) yakni 20. Maka saat kita menggunakan aksara atau angka tipe A maka tinggi aksara kecil yakni 14 mm, jarak aksara 2,8 mm, jarak garis 28 mm, jarak kata 8,4 mm, serta tebal aksara 1,4 mm. Sedangkan saat kita menggunakan perbandingan aksara tipe B maka tinggi aksara kecil yakni 14 mm, jarak aksara 4 mm, jarak garis 28 mm, jarak kata 12 mm, serta tebal aksara 2 mm.

3. Bentuk Huruf dan Angka Gambar Teknik

Selain ukuran bentuk aksara juga perlu dikontrol atau dibentuk sesuai standar. Ada dua keadaan aksara atau angka gambar teknik yakni aksara tegak dan aksara miring 15 derajat. Untuk lebih lanjut selaku klarifikasi perihal bentuk aksara dan angka gambar teknik sanggup menyaksikan gambar dibawah ini.

a. Huruf dan Angka Gambar Teknik Tipe Tegak

b. Huruf dan Angka Gambar Teknik Tipe Miring

Diatas ialah pembahasan perihal huruf dan angka pada gambar teknik. Pembahasan perihal fungsi aksara dan angka pada gambar teknik dan cara menghasilkan aksara dan angka gambar teknik.
